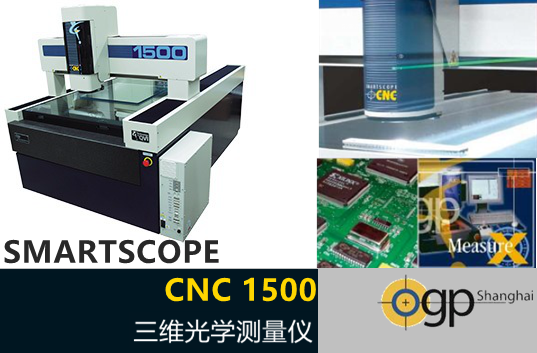

Smartscope CNC 1500/1550/1552三維光學測量?jī)x

OGP的家族成員CNC 1500影像測量?jī)x，非常適合大尺寸零部件的測量，如FPD，網板，大型金屬或塑料模塊，電路板，以及固定在多組夾具上的小零件/裝配件。系統為安裝在花崗巖上的橋架設計，測量頭沿XY方向快速移動，以獲得高效穩定的測量結果。

QQ在線咨詢

聯系方式公司電話：86(21)50473900
公司傳真：86(21)50473901
銷售顧問：李經理
銷售電話：18621180929
郵箱：Info@labgages.com
咨詢時間：09:00-17:45

產品詳情儀器參數 留言咨詢 相關資料

Smartscope CNC 1500/1550/1552三維光學測量?jī)x

■ 自動校準的變焦鏡

影像測量?jī)x高清12:1 AccuCentricTM變焦鏡提供了大倍率的測量范圍，在每次放大倍率改變后都會重新進行校準，確保在整個測量過程中維持很高的精度。

■ 多元傳感器

除了優秀的影像測量性能，影像測量?jī)x也可配置探針或激光，來充分體現多元傳感測量的優勢。

■ 多功能的測量軟件

OGP Measure-X®測量軟件利用“指向-點擊”工具簡化了復雜的測量過程，并提供了一套通用的多功能測量軟件包。CNC 1500影像測量?jī)x也可以使用MeasureMind 3D多元傳感測量軟件，實現真正的三維測量。

■ 創新的照明系統

大行程的CNC影像測量?jī)x家族運用革新的照明技術，如可編程的LED高亮度光源可顯示復雜的工件影像。LED綠光背燈與TTL同軸表面燈，以及可編程的SmartRing智慧環光，都為標準配置。

標準配置
型號	CNC 1500	CNC 1550	CNC 1552
測量范圍(XYZ)	900x 1500x 200 mm	1240x 1500x 200 mm	1500x 1500x 200 mm
測量系統尺寸(LWH)	230 x 150 x 167 cm	230 x 190 x 167 cm	230 x 230 x 167 cm
重量	2754kg	5453kg	6380kg
XYZ光柵尺分辨率	0.5μm
馬達驅動	直流伺服線性馬達驅動(XY)，直流伺服滾珠絲杠驅動(Z)
交互式平臺操控	四軸操縱桿(X, Y, Z, 變焦)
工作臺玻璃	100kg均勻分布的承載力
變焦鏡	?的12:1 AccuCentric® 自動校準變焦鏡, 校準位置可高達25個
攝像機	1/2″ 高分辨率彩色CCD，768x 494象素陣列
照明	平臺下LED背光(綠光), 同軸LED表面光(白光)，??的8扇區/8環 SmartRing?LED環光(白光)
影像處理	10:1次象素分辨率，256灰色級
電力要求	115/230vac，50/60Hz，1Ф , 700W
額定溫度	18-22℃ + 1℃/小時,30-80%濕度(無冷凝水),振動<0.001克,低于15HZ
操作環鏡	15-30℃
測量軟件:	Measure-X
電腦配置	雙核處理器@ 2.8 GHz，2GB隨機存儲器，160GB硬盤(Z低配置)，DVD/RW光盤驅動器，平行及串行接口，USB2.0接口，主板集成10/100網卡
操作系統	Microsoft WindowsTM 7
保修期	1年
