MH20、MH20i手動可轉角測座

手動可重復定位測座與TP20機械式測針模塊的安裝底座和兩軸轉角結合，可實現靈活的測針交換和可重復的測頭定位。

QQ在線咨詢

聯系方式公司電話：86(21)50473900
公司傳真：86(21)50473901
銷售顧問：李經理
銷售電話：18621180929
郵箱：Info@labgages.com
咨詢時間：09:00-17:45

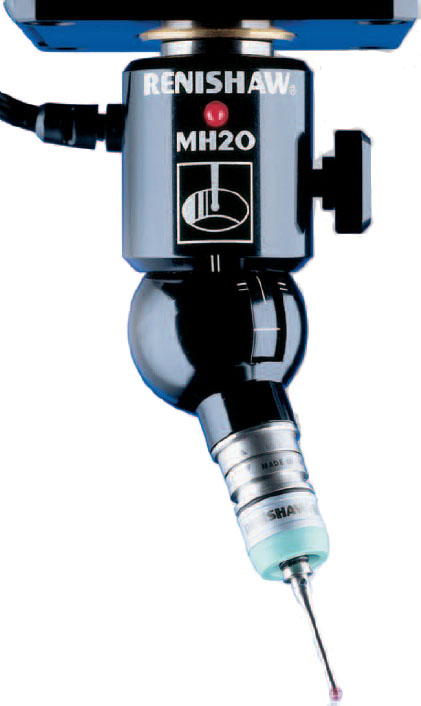

MH20
MH20是手動可轉角測座，具有集成的TP20機械式測針模塊安裝底座。 A軸可在XY平面上旋轉±93°。B軸可在Z平面上旋轉±300°。指輪將旋轉軸鎖定到測座運動范圍內的任意位置。每次調整測座后必須進行標定，如果測座已標定且未重新進行調整，TP20模塊可以重復交換。
長度	731 mm
直徑	32.5 mm
重量	100 g
測頭安裝	TP20機械式底板
測座安裝	MS/T刀柄系列
適合的接口	PI 200-3
測頭插槽數量	1
測頭狀態指示	1個LED指示燈
電纜連接	5針DIN 180o插槽
A軸轉角	非轉角旋轉±93°
B軸轉角	非轉角旋轉±300°
Z長加長桿	EM2加長模塊 - 75 mm

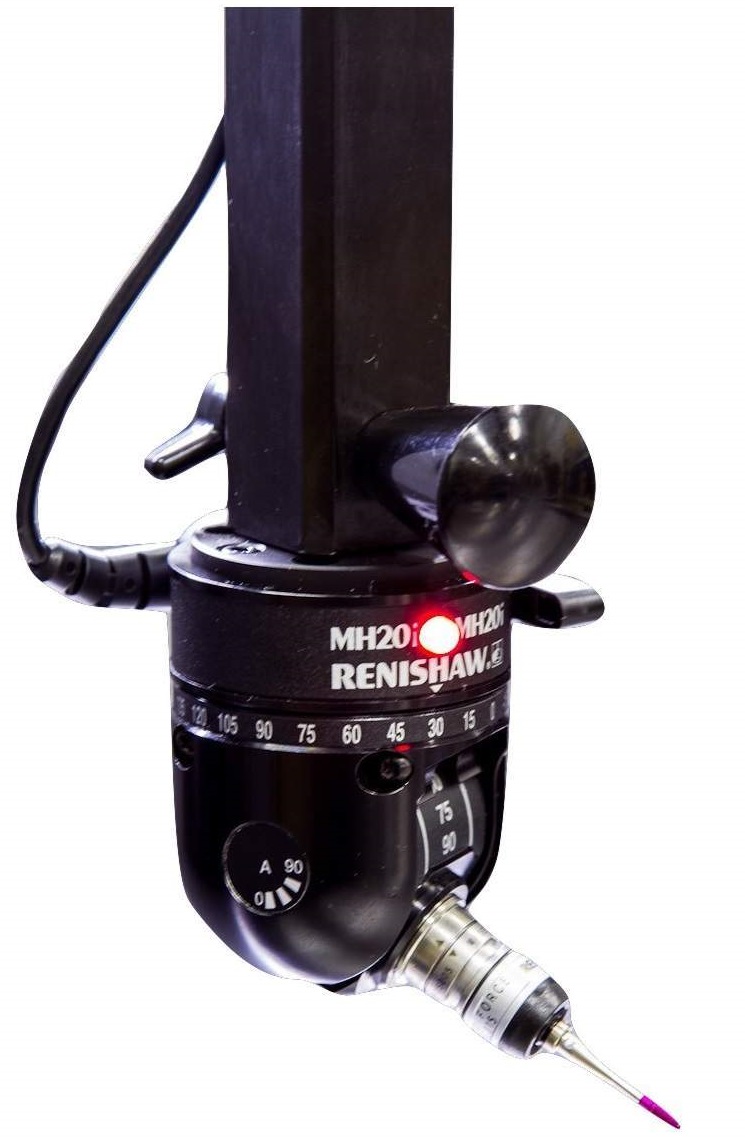

MH20i
手動可重復定位測座與TP20機械式測針模塊的安裝底座和兩軸轉角結合，可實現靈活的測針交換和可重復的測頭定位。 A軸可在XY平面上旋轉±180°。B軸可在Z平面上旋轉±90°。鎖定桿以15°為增量，將測座鎖定到168個可重復位置中的一個。測座可以安裝全系列的TP20模塊，只要每個測針/模塊組合的各個位置均做過標定，在更換模塊時就無需重新標定。
長度	61 mm
直徑	48 mm
重量	210 g
測頭安裝	TP20機械式底板
測座安裝	MS刀柄系列
適合的接口	PI 200-3
測頭插槽數量	1
測頭狀態指示	1個LED指示燈
電纜連接	5針DIN 180o插槽
A軸轉角	0°至90°，以15°為一格
B軸轉角	180°，以15°為一格
位置重復精度	1.5 μm（已安裝TP2和10 mm測針） 2.5 μm（EM2加長模塊和10 mm測針）
Z長加長桿	EM2加長模塊 - 75 mm
