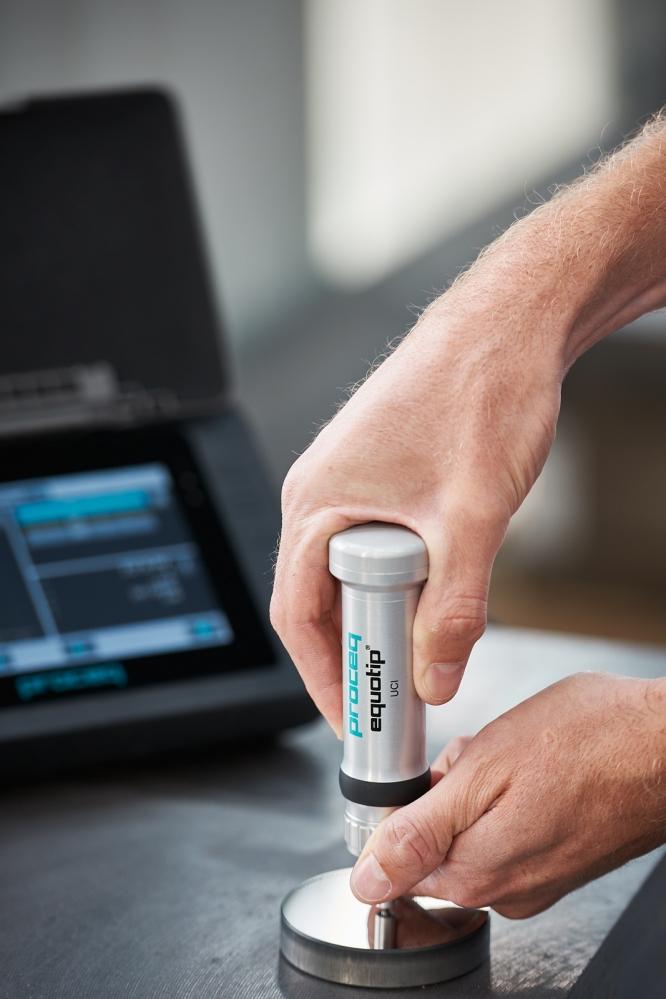

靈活的 UCI 硬度檢測儀用于具有任何形狀和熱處理表面的細粒材料?？烧{(diào)節檢測，可負載和涵蓋廣泛的測試范圍。堅固的觸摸屏帶有增強的軟件應用和分析功能。
QQ在線咨詢聯系方式公司電話：86(21)50473900|
UCI 測量原理 |
|
|

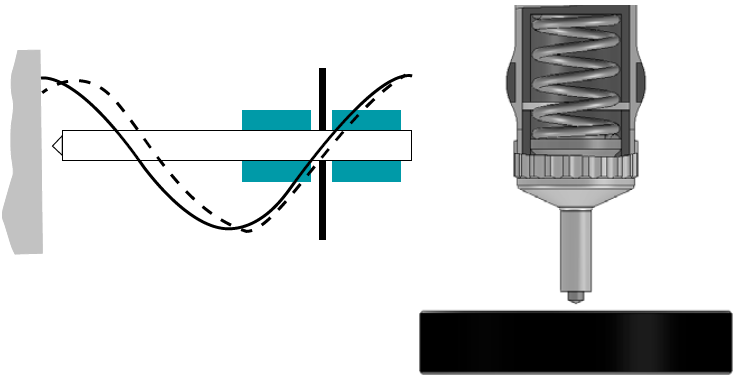

UCI（超聲波接觸阻抗）方法使用跟傳統 Vickers 硬度檢測儀相同的金字塔形金剛石。與 Vickers 檢測不同的是不需要對壓痕進行光學評估，從而可實現快速和便捷的測量。UCI 方法激發一根測試桿進入超聲波振蕩狀態。通過一個力量范圍通常為 1 至 10 kg (HV1 – HV10) 的彈簧來施加檢測負載。當金剛石壓入材料中時， 測試桿的振蕩頻率根據金剛石和待測材料間的接觸面積發生變化。儀器檢測頻率變化，將它轉換為硬度值，立即顯示在屏幕上。 |
|
|
優勢 |
● 與 Leeb 和 Portable Rockwell 相結合 ● 屏幕反饋以減少由操作員引起的測量誤差 ● 內置強大的報告功能，隨時準備好可用的數據資料 |
|
|
默認單位 |
HV (UCI) |
|
|
可用單位 |
HB,HV,HRA,HRB,HRC,HR15N,HR15T,MPA |
|
|
可用探頭 |

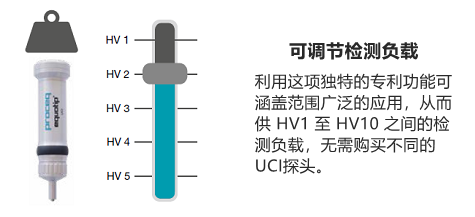

UCI（可調節 HV1–HV10） |
|
|
與其他方法相結合 |
Leeb，Portable Rockwell |
|
|
平均粗糙度 Ra (μm / μinch) |
12.5 / 500 |
|
|
*小質量 (kg/lbs) |
0.3 / 0.66 |
|
|
*小厚度 (mm/inch) |
5 / 0.2 |
|
|
|
|
|

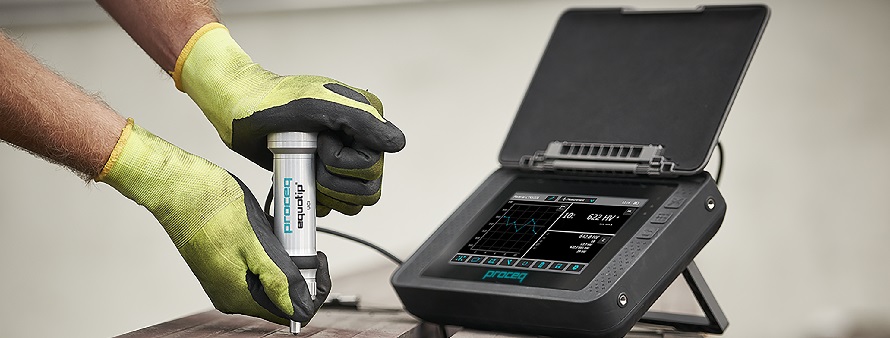

Equotip 550 的檢測采用新一代全彩、雙處理器觸摸裝置，改進了軟件功能。該儀器提供一系列特別功能，加快現場和實驗室分析。 |
|
|
|
? 40 年的積累造就經典產品Equotip 解決方案獲得全球認可，提供同類非常好的耐用性、長期高精度和優質服務。 |
? 利用交互式指導減少不正確的測量利用智能屏幕通知，為任何應用獲取相關度很高的設置，以及識別和預防錯誤使用。 |
? 通過自定義報告節省時間Equotip 550 便于在現場使用儀器輕松地直接創建 pdf 報告并導出至 USB 存儲盤。可利用客戶特定信息和公司徽標配置和增強報告。 |
? 通過轉換曲線選項提高準確度從系統內置的轉換曲線中選擇直接在儀器上創建、編輯和驗證材料轉換曲線（一點、兩點改變或多項式）。使用 PC 軟件可與客戶、供應商及關聯公司分享轉換。 |
? 通過校驗管理實現可追蹤的精度符合適用標準的向?qū)椭ㄆ跈z查隨著時間過去之后儀器是否正常工作。 |
? 利用自動化套件優化生產流程全套軟件工具和資源庫幫助輕松地將 Equotip 550 融入到現有生產鏈中。 將測量結果直接輸入到數據管理系統中。 |
? 利用前瞻性的一體化解決方案降低成本用途廣泛的 Equotip 550 能夠應用三種測量原理和在一個設備上連接九個不同的探頭。單臺主機實現多種檢測，無需重復購買。 |
? 通過結合多種硬度檢測方法擴大應用范圍關聯向?qū)П阌谠诂F(xiàn)場自動關聯兩個不同的測量原理，以便降低對材料和幾何形狀的依賴性。 |
|
||||
|
功能 |
|
應用 |
||
|
儀器固件 |

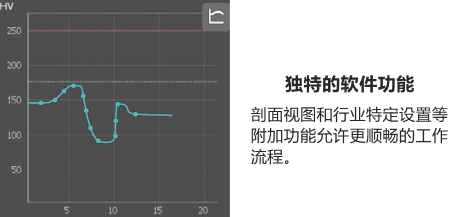

? 剖面視圖 |
|
標準到大對象 |
√ |
|
? 一步校準 |
|
圓形對象 |
√ |
|
|
? 沖擊方向自動補償 |
|
輕薄對象（＜2Kg） |
√ |
|
|
? 個性化用戶資料和視圖 |
|
非常堅硬的對象 |
√ |
|
|
? 集成至自動測試環境中（包括遠程控制） |
|
鑄件 |
√ |
|
|
? 支持 11 種語言和時區 |
|
拋光的對象 |
√ |
|
|
PC軟件 |
Equotip Link 可提供直接報告和自定義報告 |
|
不易接觸 |
√ |
|

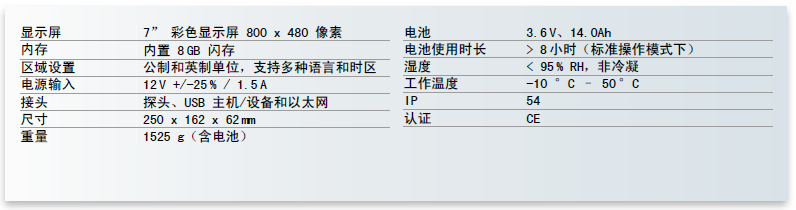

顯示屏 |
7”堅固的彩色觸摸屏裝置（800 x 480 像素），雙核處理器 |
|
細小對象 （＜5mm） |
x |
|
內存 |
內置 8 GB 閃存（> 1000000 個測量值） |
|
熱處理表面 |
√ |
|
連接 |
USB 主機/設備和以太網 |
|
其他應用 |
? 適合物聯網 (IoT) 和工業 4.0 環境 |
|

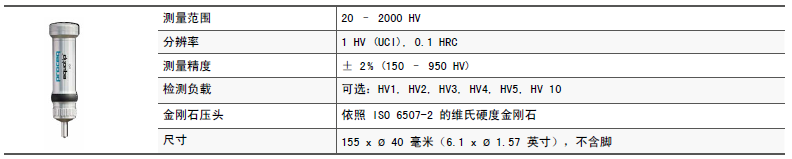

測量范圍 |
20 – 2000 HV |
|
? 法蘭, 發動機組, 軸, 齒輪, 起落架, 紙卷檢測, 線圈, 鋼筋, 管道 與 熱處理 |
|
|
測量精度 |
± 2% (150 – 950 HV) |
|
||
|
||||
|
|
|
標準化 |
|
|
標準 |
|
|
● ASTM A 1038 ● ASTM E 140 ● DIN 50159 ● ISO 18265 ● GB/T 34205-2017 |
|
|
準則 |
|
|
● ASME CRTD-91 ● DGZfP 準則 MC 1 ● VDI / VDE 準則 2616 文件 1 ● Nordtest 技術報告 424-1, 424-2, 424-3 |
|
|
配件 |
|
|
測量配件 |
 |
|
● Equotip UCI 探頭 HV1-HV10 (356 00 700) ● Equotip UCI 特殊腳 (356 00 720) ● 電池組 (327 01 033) ● 快速充電器（外置）(327 01 053) ● 特殊二合一套件: Equotip 550 Portable Rockwell & UCI 套件 (356 10 020), Equotip 550 Leeb D & UCI 套件 (356 10 022) |
|
|
驗證工具 |
|
|
Equotip UCI 測試塊 ~850HV，ISO 6507-3 HV5 校準 (357 54 100) |
|
