扭紋測量和分析

旋轉軸在工業中隨處可見，但扭紋的存在可能導致密封泄露和過早失效，因而對扭紋的檢測和分析就變得非常重要。事實上扭紋的檢測已經在汽車、家用電器(如洗衣機)和食品加工業等諸多行業中廣泛應用。 泰勒霍普森的Talyrond 500H系列高精度圓度測量系統，可以幫助用戶輕松實現扭紋三維表面形貌的深入測量和分析。

a. 選擇Cylinder Map，點擊GO 。

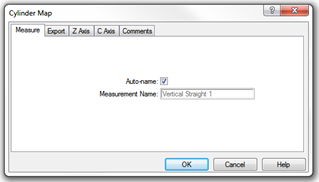

b. 在Cylinder Map對話框中，逐項輸入。
注意Z向的評價長度為2mm（少于2mm將不能評價），測量長度以2.1 - 3mm為宜， Z軸方向要求取點密度為0.5μm。 所以在 Number of Z points export file中輸入的數字化應該為：測量長度 L X1000/0.5 。

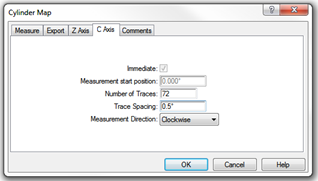

注意C軸輸入規則 ：
DG < 15	DG ≥ 15

所以，初次測量時，需要分別按照上面的設置進行二次測量。

2. 過程分析

---

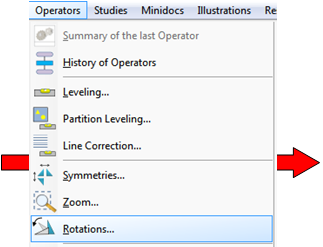

待測量結束，測量數據導出到設定的文件后，在TalyMap打開。點擊打開的圖形，在運算符中點擊旋轉；將圖形順時針 (實際上選擇順時針/逆時針，結果是一致的) 旋轉90° 。
在案例中點擊導程分析Lead Analysis (Twist)；波長設置0.02~0.4mm為默認；直徑按照客戶的工件圖紙輸入；評估長度會自動截取2mm的長度，可以任意拖動或在對話框中輸入。

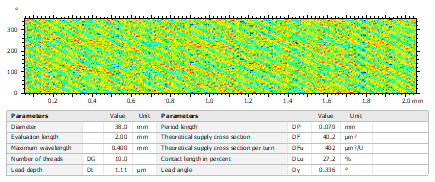

3. 分析結果與解釋參數

---

直徑, Diameter, -- 38mm
→ 這個值在分析界面中輸入，即客戶的工件直徑。

評估長度, Evaluation length, -- 2mm
→ 這個值由戴姆勒-克萊斯勒的標準給出。

*大波長, Maximum wavelength，-- 0.4mm
→ 這個值由戴姆勒-克萊斯勒的標準給出，跟通常密封件的接觸面相關。

線程數 (DG), Number of threads (DG), -- 10 <沒有單位>
→ 計數方法是，在分析結果圖形上在左下角三角區域包含0-360°區域，數有幾條線。

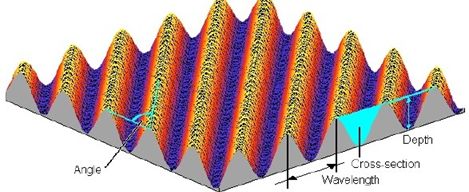

導程深度 (Dt), Lead depth (Dt), -- 1.1111935μm
→ 圖形規整為正弦波后的正弦波深度。

期間長度 (DP), Period length (DP), -- 0.07004083678mm
→ 相鄰兩個波峰距離。

理論儲油截面 (DF), Theoretical supply cross section (DF), -- 40.23982065μm2
→ 一個導程的橫截面面積。

每轉理論儲油截面 (DFu), Theoretical supply cross section per turn (DFu), -- 402.3982065μm2/U
→ DFu=DF x DG。

以百分比顯示的接觸長度 (DLu), Contact length in percent (DLu), -- 27.2116795,%
→ 在導程高度80%的高度上材料支撐率。

導程角 (Dγ), Lead angle (Dγ), -- 0.3361518503°
→ 右旋+ ; 左旋-。(如下圖所示)

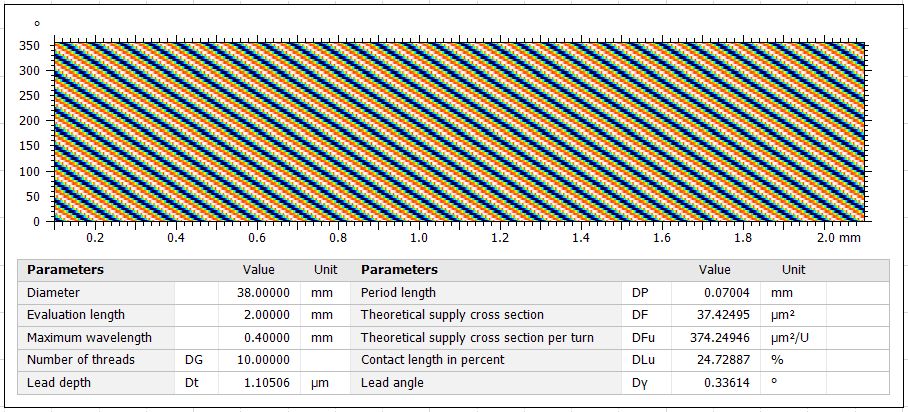

右旋

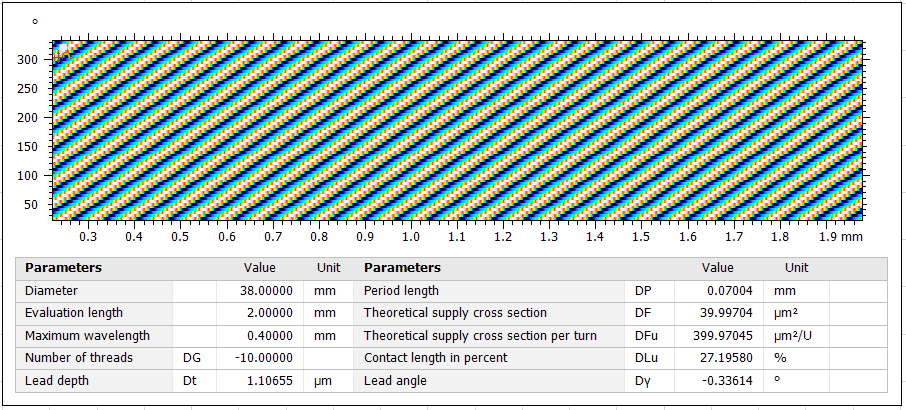

左旋
