思看三維掃描儀提高大型工件的測量精度

目前面臨的困局：

---

一些大型工件體型龐大，采用傳統設備，往往會有數據不完整、精度不高等問題。后期雖然雖然可以利用三維掃描儀來采集數據，但是由于工件本身體積過大的原因，導致精度無法保證，而且還會增加掃描的難度，耗費大量的時間。

解決方案：

---

思看HSCAN手持激光三維掃描儀，配合MSCAN全局攝影測量系統，一次性獲取大型礦山機械配件的完整三維數據，且操作十分簡便，大大縮短了工作時間，重要的是大幅提高了數據的精度。

使用的設備

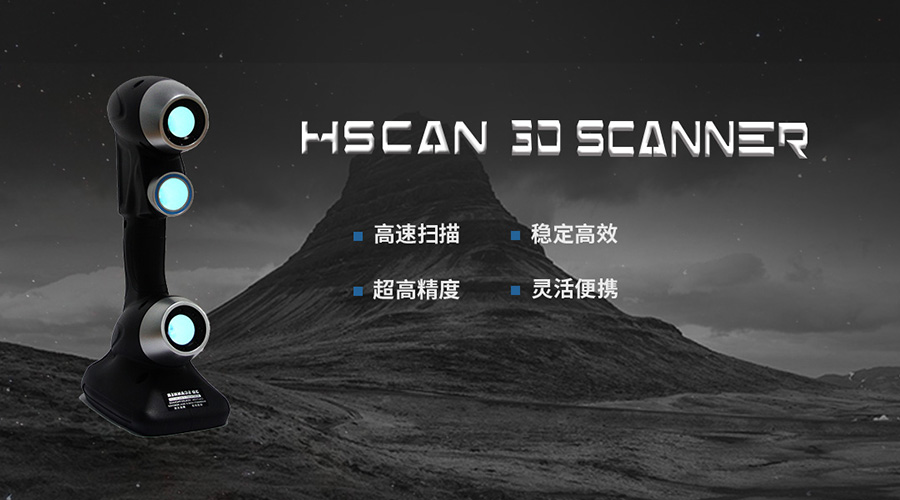

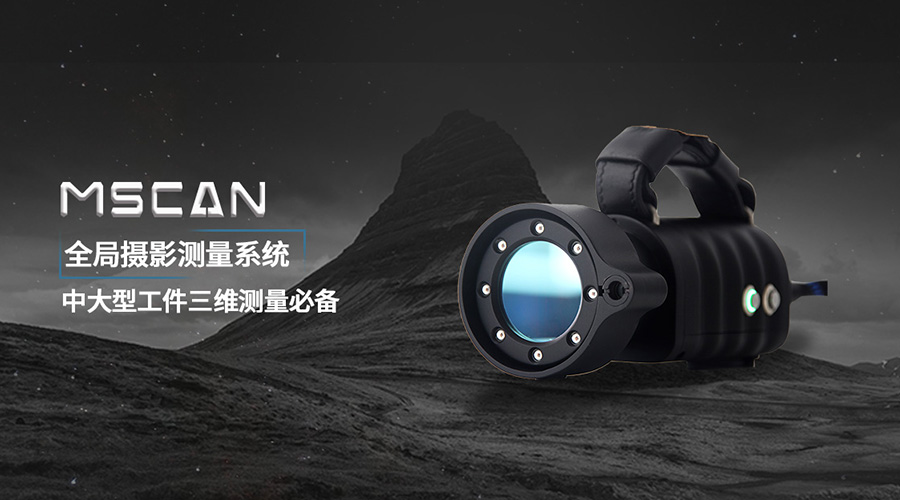

HSCAN手持激光三維掃描儀	MSCAN全局攝影測量系統

測量過程：

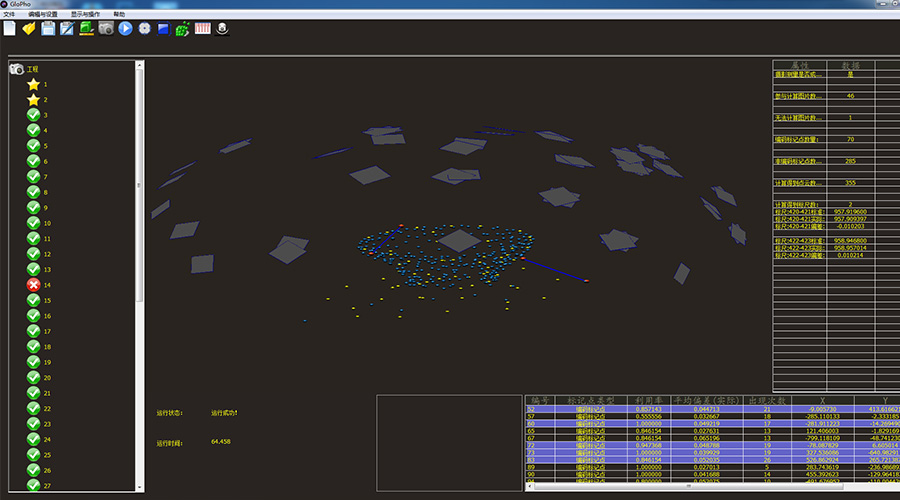

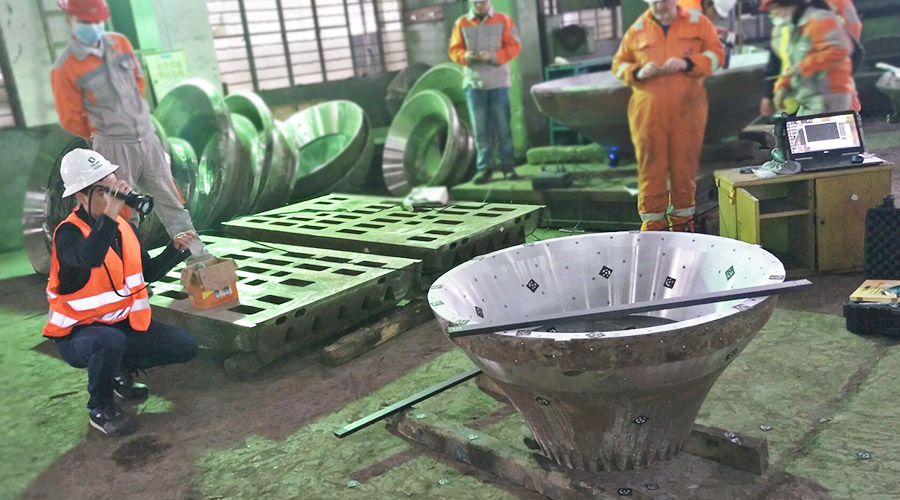

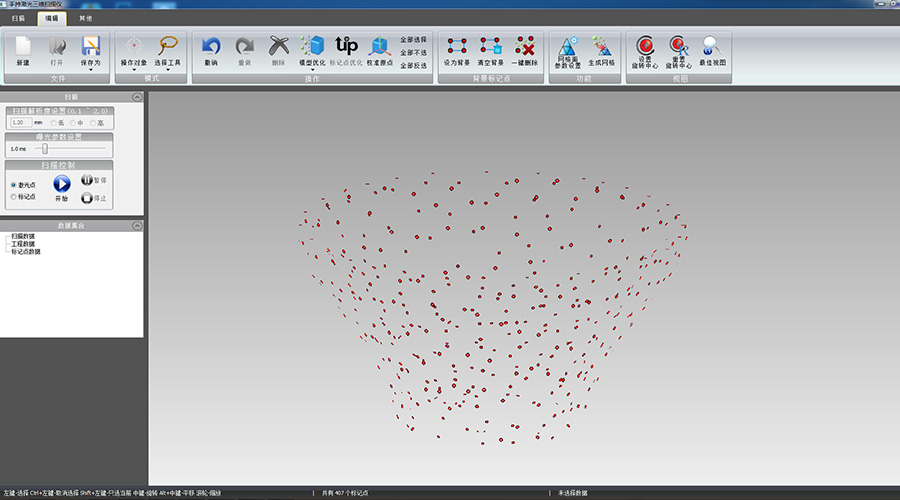

1）貼標記點 MSCAN全局攝影測量系統捕捉定位點；	2）全局攝影測量軟件計算定位點；	3）定位點導入激光三維掃描儀軟件；

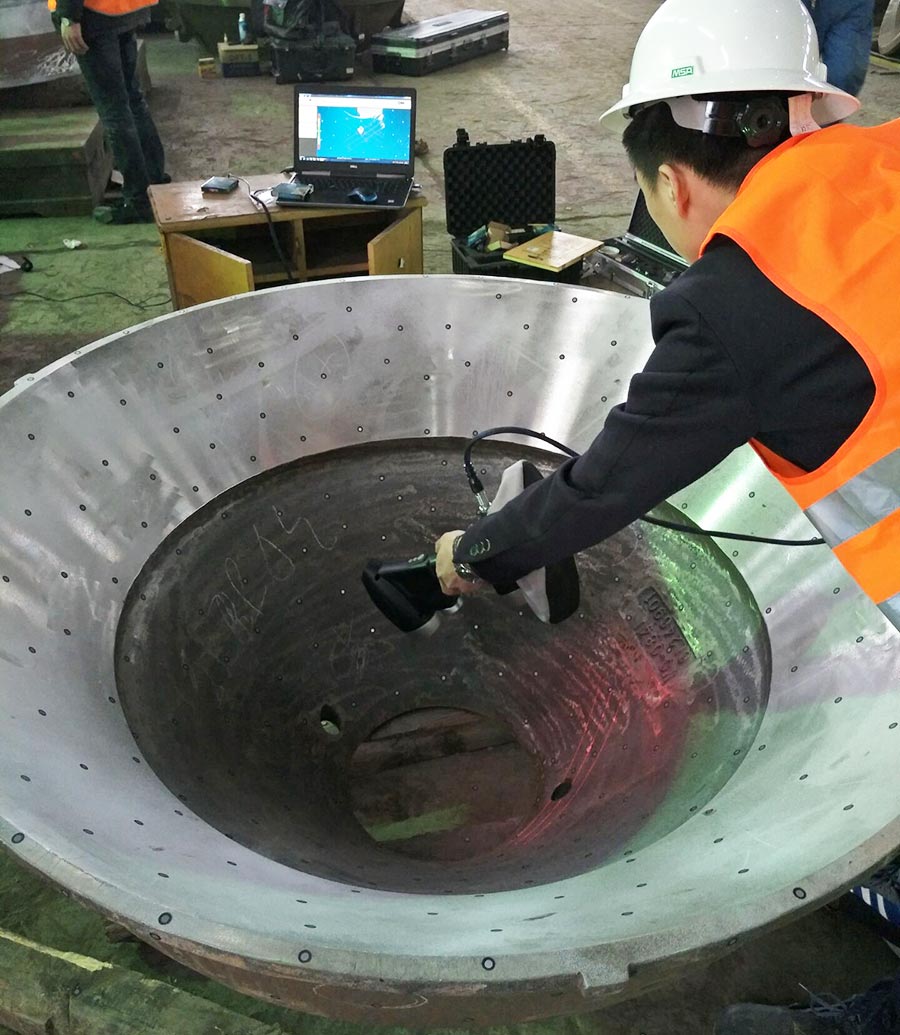

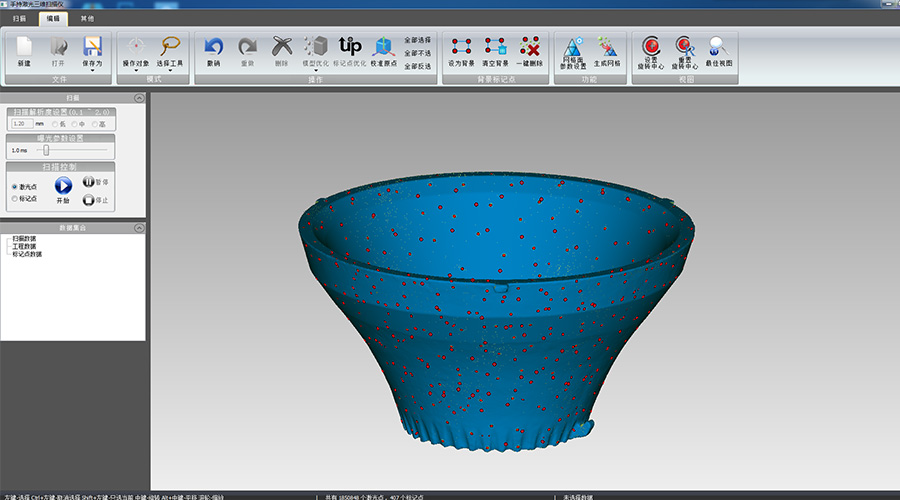

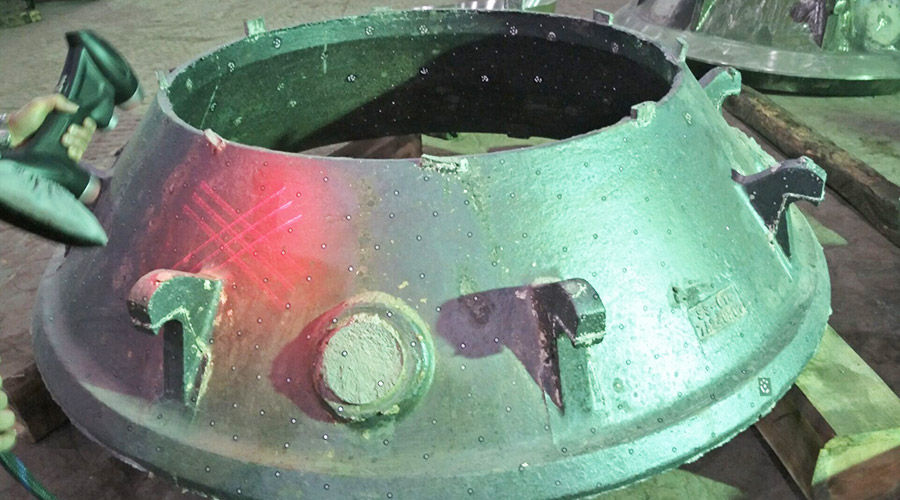

4）HSCAN三維掃描儀，掃描礦山機械配件；	5）軟件處理數據；

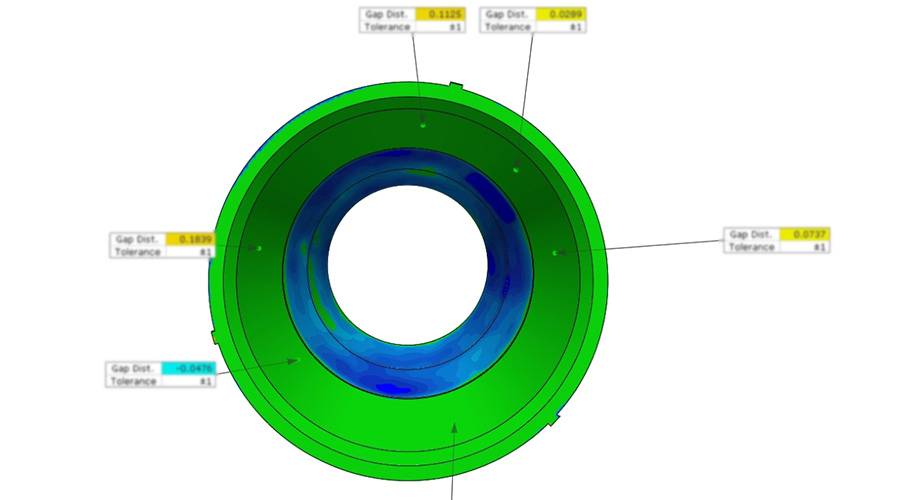

	6）測量關鍵尺寸與數模比對，獲取檢測比對色譜圖。	工作用時 貼標記點：10分鐘 掃描用時：20分鐘 檢測報告：5分鐘

方案總結

---

HSCAN手持激光三維掃描儀與MSCAN全局攝影測量系統，在大型工件數據獲取方面有很大的優勢。
雖然礦山機械配件體積龐大、數據精度要求高，但是該解決方案，在短時間內獲取了其完整精準的三維數據，通過軟件比對數模數據，獲取直觀的檢測比對色譜圖，縮短了質量檢測的時間，提高了精準度，幫助制造商有效控制成本、提高效率。
